Современное строительство всё чаще обращается к технологиям свайных фундаментов — особенно в случаях с нестабильными или сложными грунтами, строительством на уклонах, болотистой местности или в условиях плотной застройки. Одним из ключевых компонентов винтовой сваи, обеспечивающим правильную передачу нагрузки на фундамент, является оголовок. Это, казалось бы, небольшой, но крайне важный элемент, от которого напрямую зависит надёжность всей конструкции.
В данной статье мы подробно рассмотрим виды оголовков, их конструкционные особенности, назначение, а также рекомендации по выбору и монтажу.
Что такое оголовок и зачем он нужен?
Оголовок — это металлическое изделие, устанавливаемое на верхнюю часть винтовой сваи. Он служит переходным элементом между свайной частью фундамента и несущими элементами здания: деревянными балками, швеллерами, металлическими профилями или плитами.
Основные функции оголовка:
- надёжное соединение сваи с конструкцией;
- обеспечение горизонтального уровня всей обвязки;
- равномерное распределение нагрузки;
- предотвращение деформации конструкции;
- повышение жёсткости и устойчивости.
Таким образом, необходимо купить оголовок, так как это не просто металлическая деталь, а неотъемлемая часть, от которой зависит устойчивость фундамента и безопасность всего строения.
Классификация оголовков по типу конструкции
Разнообразие строений и методов их установки требуют разных решений. Существуют несколько основных типов оголовков, каждый из которых имеет своё назначение и особенности.

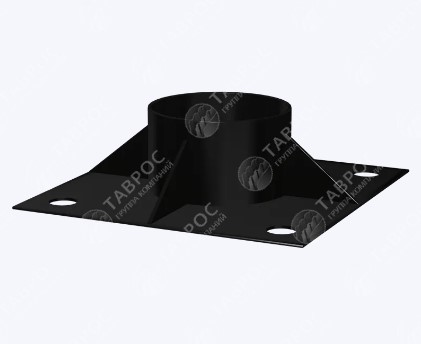

1. Плоский оголовок (универсальный)
Конструкция: металлическая пластина, как правило, прямоугольной или квадратной формы, с центральным отверстием под сваю. Может иметь отверстия для крепления деревянной обвязки.
Назначение:
- используется для лёгких конструкций: бытовки, теплицы, хозяйственные постройки, заборы;
- подходит под любые типы лаг и балок.
Преимущества:
- простота изготовления;
- универсальность;
- низкая стоимость.
Недостатки:
- отсутствие боковой фиксации балки;
- не защищает конструкцию от смещений.
2. U-образный оголовок
Конструкция: имеет форму буквы U, в которую вставляется брус. По бокам есть отверстия под крепёжные элементы (болты, саморезы).
Назначение:
- применяется при строительстве каркасных домов, бань, террас;
- идеален для деревянной обвязки (брус 100×100 мм, 150×150 мм и т.д.).
Преимущества:
- надёжная фиксация бруса по бокам;
- защищает от боковых смещений;
- быстрый и удобный монтаж.
Недостатки:
- требует точного подбора под размер балки;
- не всегда регулируется по высоте.
3. Регулируемый оголовок
Конструкция: металлическая платформа, установленная на шпильку с резьбой. Позволяет изменять высоту платформы после вкручивания сваи.
Назначение:
- используется на участках с уклоном или перепадом высот;
- подходит для монтажа террас, веранд, временных конструкций.
Преимущества:
- возможность точной регулировки уровня;
- не требует подрезки сваи;
- повышенное удобство при монтаже.
Недостатки:
- более высокая цена;
- возможна потеря прочности при неправильной установке.
4. Оголовок под швеллер (металлический каркас)
Конструкция: плоская пластина с направляющими элементами, создающая опору под швеллер или двутавр.
Назначение:
- используется при строительстве капитальных зданий;
- актуален для металлического ростверка.
Преимущества:
- высокая несущая способность;
- надёжность соединения металлических элементов.
Недостатки:
- требует точной подгонки;
- не подходит для деревянных конструкций.
5. Стаканный (квадратный) оголовок
Конструкция: металлический стакан (короб), в который вставляется деревянный брус. Часто имеет отверстия под болты.
Назначение:
- надёжное крепление деревянной обвязки;
- часто используется в каркасном строительстве.
Преимущества:
- надёжная посадка балки;
- защита бруса от боковых смещений;
- простота монтажа.
Недостатки:
- ограничен по размеру вставляемого бруса;
- требует точного изготовления.
Материалы изготовления
Оголовки чаще всего изготавливаются из толстостенной стали (от 4 до 10 мм). Это обеспечивает достаточную жёсткость и сопротивление нагрузкам.
Также применяются покрытия:
- оцинковка — защищает металл от коррозии;
- порошковая окраска — увеличивает срок службы изделия и придаёт эстетичный внешний вид.
Как выбрать оголовок: ключевые критерии
При выборе оголовка следует учитывать следующие параметры:
1. Тип обвязки
- для деревянного бруса — лучше подходят U-образные и стаканные оголовки;
- для металлического каркаса — модели под швеллер.
2. Нагрузка
- тяжёлые здания требуют мощных сварных или регулируемых моделей;
- лёгкие постройки допускают установку на плоские универсальные оголовки.
3. Тип грунта и рельеф
- при уклонах — лучше использовать регулируемые модели;
- на ровных участках подойдут стандартные решения.
4. Диаметр сваи
Оголовок должен соответствовать размеру трубы (57 мм, 76 мм, 89 мм, 108 мм и т.д.).
5. Климатические условия
В регионах с повышенной влажностью предпочтение отдают оцинкованным или окрашенным оголовкам.
Установка оголовка: рекомендации специалистов
- Перед установкой убедитесь, что свая ввинчена строго вертикально.
- Плоские и U-образные оголовки привариваются или крепятся на болты.
- Все сварные соединения обрабатываются антикоррозийными составами.
- Регулируемые оголовки монтируются после вкручивания сваи, когда известна точная высота конструкции.
- При строительстве капитальных домов — лучше доверить установку специалистам.
Оголовок для винтовой сваи — это не просто дополнительная деталь, а важнейшее звено, от которого зависит устойчивость и надёжность всей конструкции.
При выборе оголовка крайне важно учитывать:
- тип будущего строения;
- материал обвязки;
- особенности участка;
- климатические условия.
Правильно подобранный и установленный оголовок обеспечит жёсткое и долговечное соединение между фундаментом и надстройкой, а значит — безопасность и долговечность всего здания.
